交换机·Turbo Engine澎湃引擎系列TS7908框式交换机

企业级·核心交换机
Turbo Engine澎湃引擎系列

坚持以用户为中心的产品创新

持续打造“安全、智能、极致体验”的未来网络！

安全、智能、极致体验

全面的安全防护、省心的智能运维、极致的网络体验

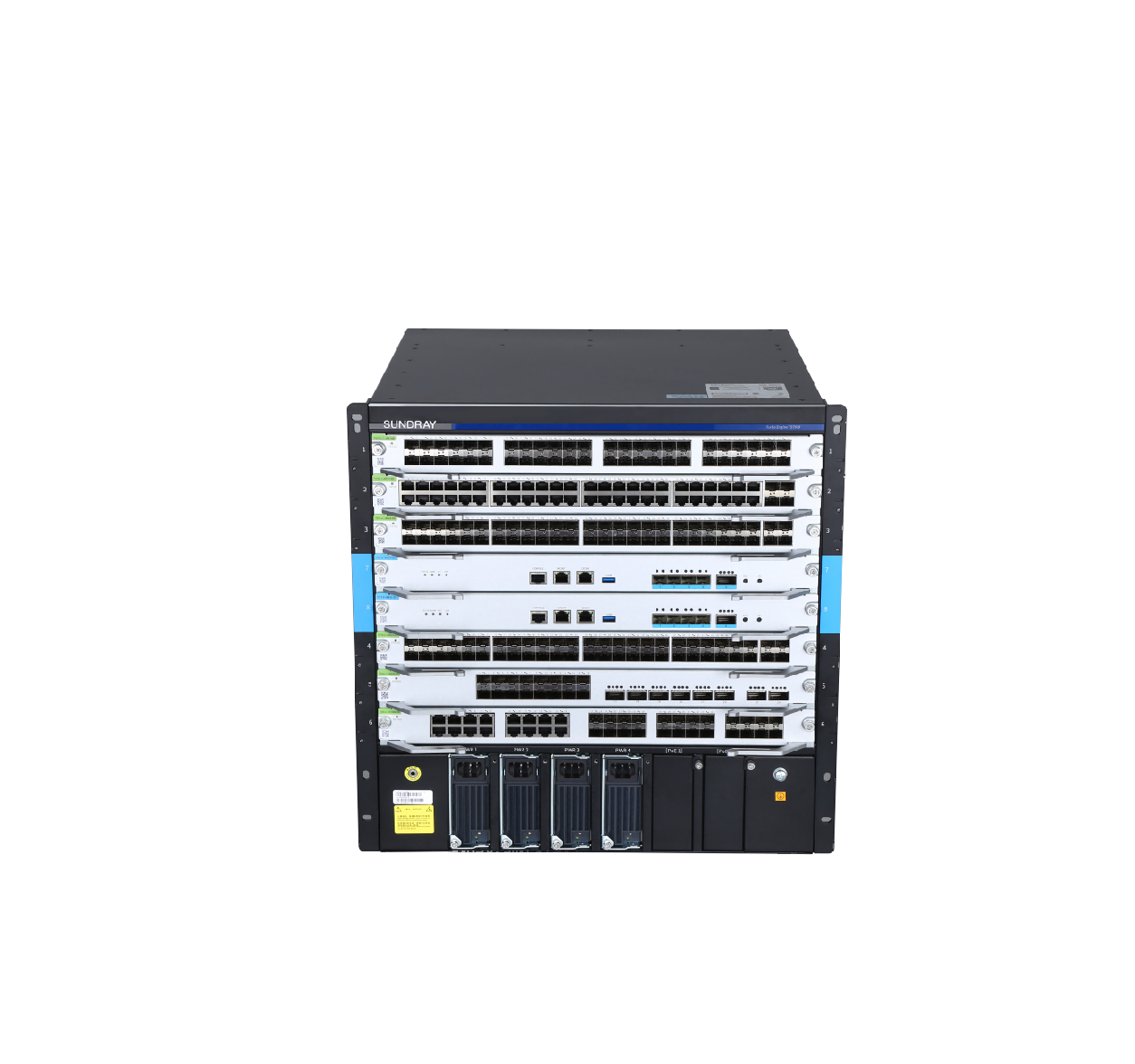

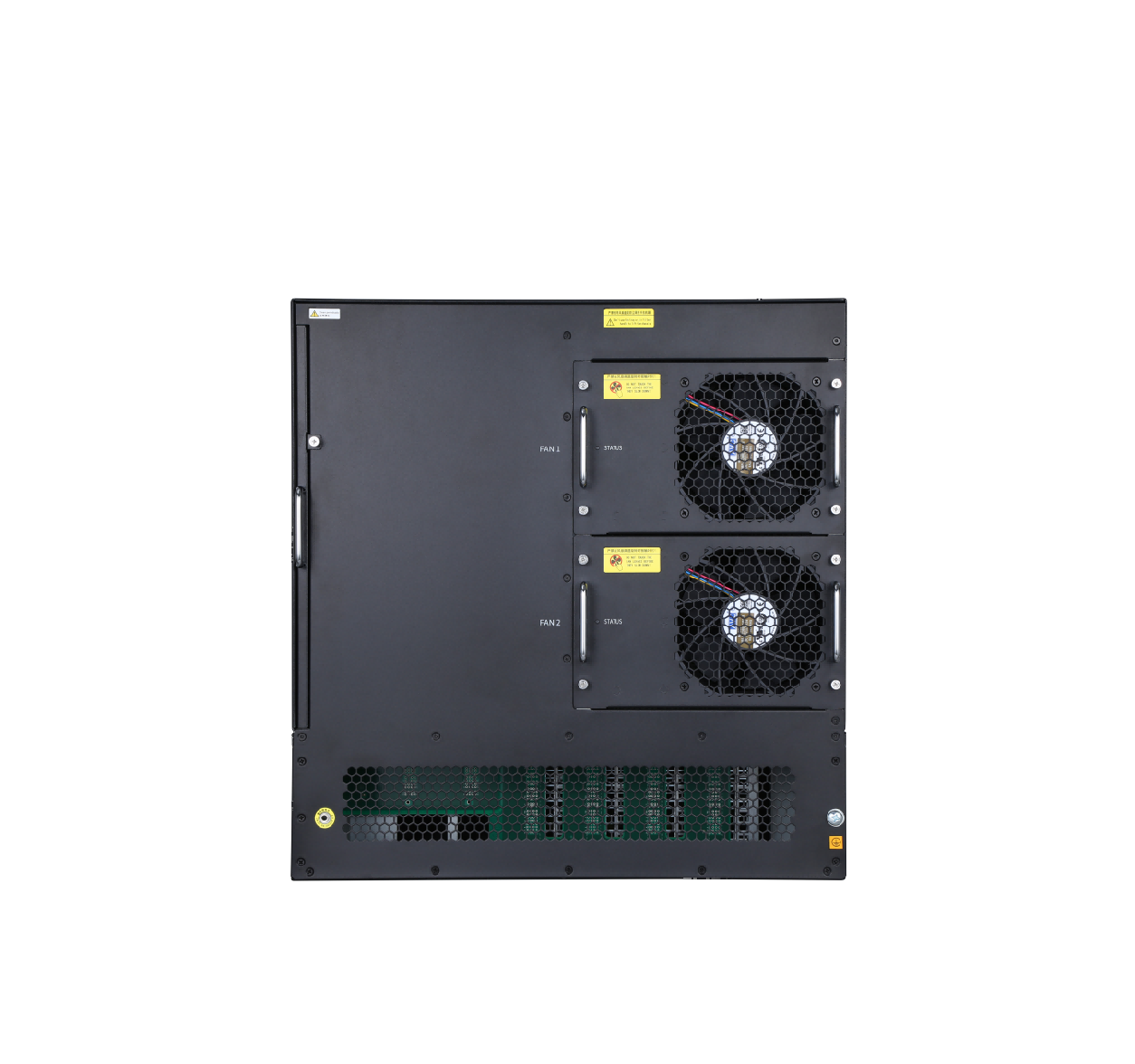

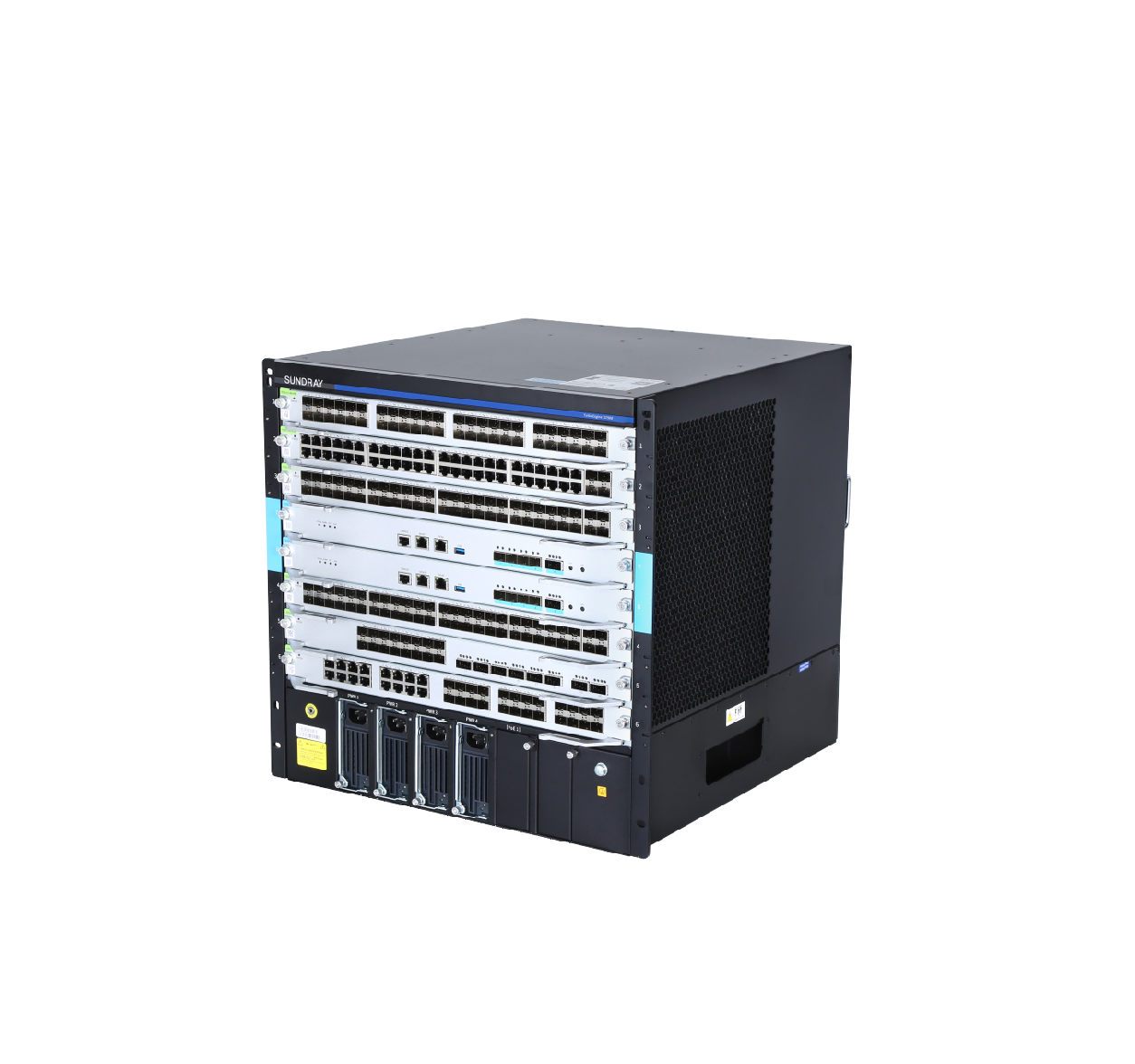

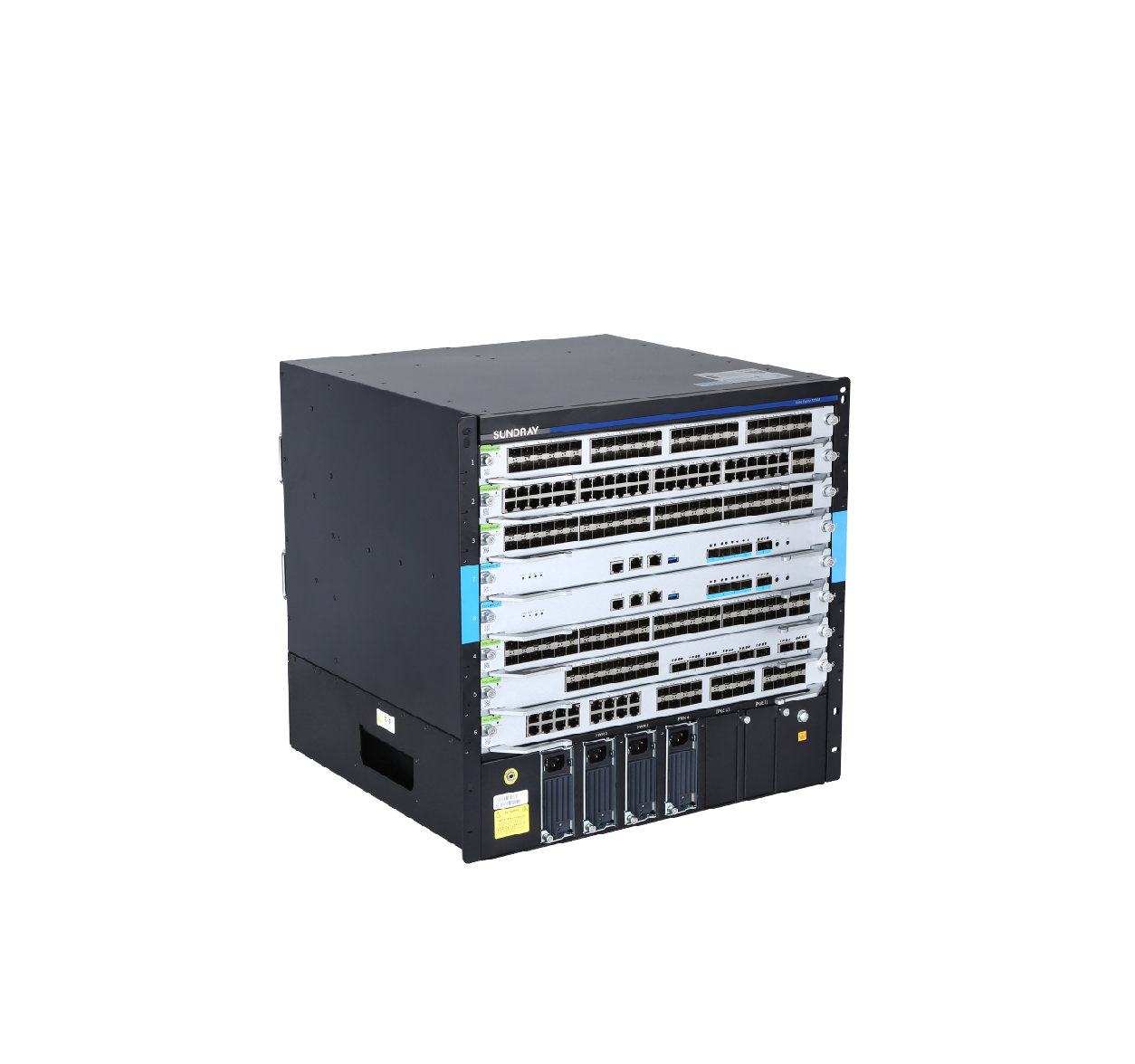

TS7908框式交换机

信锐技术Turbo Engine澎湃引擎系列TS7908框式交换机是面向云计算、大型园区网、数据中心推出的新一代高性能核心交换机。

该系列产品采用先进的硬件CLOS架构，提供业界较高的交换性能和丰富的高端园区网业务特性，单槽位支持扩展最大12个100G业务接口，在提供高性能的L2/L3/L4线速交换服务基础上，进一步融合了虚拟化等多种网络业务，结合不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络最长时间的不间断通信能力。

Turbo Engine澎湃引擎系列TS7908框式交换机产品设计深度节能，大幅降低设备的能源消耗，低碳环保，有效降低了运营维护成本，为网络的绿色可持续发展提供了完美的解决方案。

产品特性

极致可靠

支持多个业务扩展槽位，支持扩展1G/10G/40G/100G多种速率端口扩展能力

超宽扩展

支持业界同档次最大12个100G扩展能力，提供极致的100G组网超宽网络体验

全面可视

支持1:1框式面板可视化管理，支持板卡级、电源级别、端口级可视化呈现

先进的硬件架构设计，强大处理能

采用先进的分布式多级交换矩阵架构，搭载高性能的交换芯片和多核处理器，满足核心设备的高性能、高容量、高密度及可拓展的要求。

支持高密度的万兆业务板，并且实现板卡间三层全线速无阻塞交换。

支持丰富的千兆、万兆、40GE 和 100GE 端口的拓展能力。

运营级的高可靠性

TS7900 系列交换机的关键器件采用无中断保护设计，如系统主控单元、电源系统、风扇系统均采用冗余设计，所有系统模块均可热插拔，支持故障时无缝切换，无需人工干预。

TS7900 系列交换机支持 STP/RSTP/MSTP 协议，支持 VRRP 协议，支持 LACP 链路聚合等简单高效的冗余保护机制。

超高精度的 BFD 双向链路检测机制，通过和二、三层协议的联动，实现毫秒级的故障检测及业务恢复，极大程度地提高了网络系统的可靠性。

TS7900 系列交换机软硬件的高可靠性设计，满足电信级业务 50ms 的故障恢复时间要求，真正做到了运营级核心设备的高可靠性。

创新的虚拟化集群交换技术

TS7900 系列交换机支持虚拟化集群交换技术，可以将两台物理设备虚拟化为逻辑上的一台设备，其虚拟系统的性能、可靠性、灵活性及管理相比于独立的物理设备具有无与伦比的优越性。

高可靠性：基于先进的分布式处理技术，通过高效的跨物理设备链路聚合功能，实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离，提供不间断的三层路由转发，避免了单点故障所造成的业务中断，极大地提高了虚拟系统的可靠性。

灵活性：通过 TS7900 系列交换机的虚拟集群业务板，可将虚拟集群系统的距离延伸，灵活方便，打破了传统集群技术的地域限制性。

易管理：整个虚拟系统实现单一 IP 统一管理，实际物理设备对用户透明，简化了对网络设备和网络拓扑的管理，大大提高了网络运营效率，从而有效降低运营维护成本。

多种部署方式：支持信锐控制器统一管理，同时支持胖模式独立部署方式，简化了对盒式设备、AP 等网络设备的管理，更易管理。

可视化：支持图形可视化操作，让管理设备更简单、更直观。

丰富的业务特性

齐备的三层路由协议，超大的路由表容量，满足各种类型的网络互联需求，可组建超大型的园区网、企业网和行业用户专网。

完善的安全机制

设备级安全防护：先进的硬件架构设计，硬件实现对报文的分级调度及保护，支持防范 DoS、TCP 的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击；不同级别用户拥有不同管理权限；

增强的业务安全机制：支持相关路由协议的明文或 MD5 认证；硬件级报文深度检测和过滤技术，支持对控制报文和数据报文的深度检测，从而有效隔离非法数据报文，提高网络系统的安全性。
支持光口保护设计，可通过设备后台界面查看设备、光模块的运行情况、正常/故障状态；

创新的绿色环保设计

TS7900 系列交换机采用严格的功率控制策略，整机功率较低，节能环保。

智能的电源管理系统：TS7900 系列交换机采用先进的电源系统架构设计，实现高效的电源转换，独有的电源监控、缓启动、顺序上电等功能，实时监测整机运行状态，智能调节，深度节能。

智能的风扇管理系统：智能风扇设计，支持自动调速及独立分区控制，有效降低转速、减少噪声，同时延长了风扇的使用寿命。

支持能效以太网功能，有效降低了能源消耗。

规格参数

特性	TS7908
交换容量	106.4Tbps/460.8Tbps
包转发率	76800Mpps
主控板槽位	2
交换网板槽位	2（主控集成）
业务槽位	6
电源槽位	4
外形尺寸（宽×深×高）（mm）	442×479×465（10.5U）
整机重量（空配）	30kg
风道	采用右进风，后出风设计
冗余设计	支持双主控冗余支持电源N+N备份，电源具备风扇散热设计支持风扇冗余
MAC交换功能	支持静态配置和动态学习MAC地址支持查看和清除静态MAC地址 MAC地址老化时间可配置支持MAC地址过滤功能
VLAN	支持4K VLAN表项支持 VLAN 交换支持 default VLAN 支持 Access、Trunk、Hybrid方式
STP	支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP）支持BPDU保护、根保护、环路保护
IP路由	支持IPv4/IPv6静态路由支持RIP v1/v2、OSPF、OSPFv3 支持IPv4/IPv6策略路由支持NDP（Neighbor Discovery Protocol）支持DHCPv6、ICMPv6 支持SLAAC
QoS	支持基于L2/L3/L4协议头各字段的流量分类支持CAR流量限制支持802.1P/DSCP优先级重新标记支持SP、WRR、SP+WRR等队列调度方式支持流量监管与流量整形
安全特性	支持基于L2/L3/L4的ACL流识别与过滤安全机制支持TCP的SYN Flood攻击、UDP Flood攻击等支持对组播、广播、未知单播报文的抑制功能支持端口隔离支持端口安全、IP+MAC+端口绑定
可靠性	支持双主控冗余，支持主控板一键主备倒换、一键复位功能，并支持可编辑板卡名称支持电源N+N备份支持静态/LACP方式链路聚合，支持跨业务卡的链路聚合支持环路检查支持VRRP 支持RIP、静态路由、策略路由、VRRP
管理与维护	支持胖瘦模式管理支持安视可视化支持预配置支持Console、Telnet、SSH 支持SNMP v1/v2/v3
升级	支持整机升级支持自动检测升级支持堆叠整机升级
集群	支持2台框组集群支持双主检测支持业务板组集群
绿色节能	支持IEEE 802.3az绿色能效以太网
环境要求	工作温/湿度：0℃-45℃，10%-90%无凝露存储温/湿度：-20℃-70℃；5%-95%无凝露
电源	AC：100V-240V，50Hz±10%
